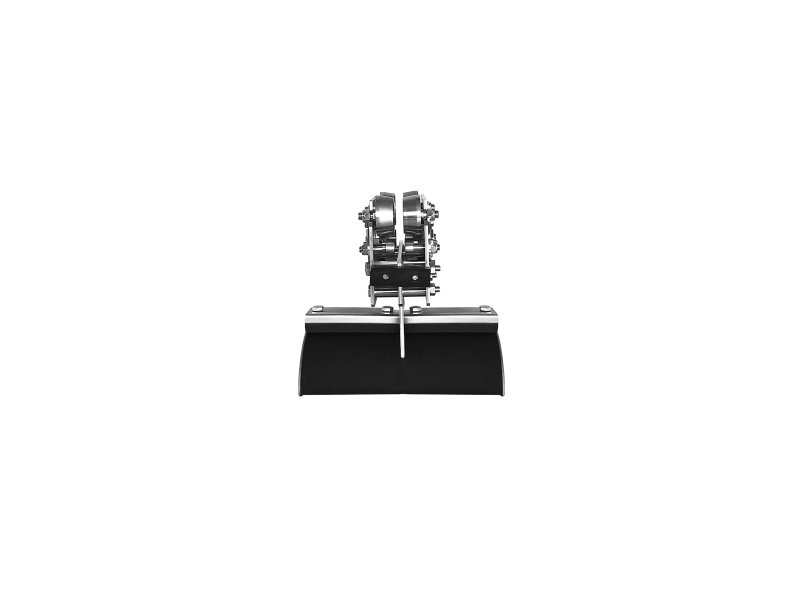

CT10
Açıklama
CT10 kablo arabaları demir-çelik sektöründe çalışan yetkililerin tavsiyelerini de dikkate alarak tasarlanmıştır. Tek katlı semerlidir. Ağır hizmet sınıfı üründür. Özellikle FEM 5M ve üzeri vinç sınıflarında tercih edilir.
Kullanım yerleri ;
- Çelikhane Kütük İstif Vinçleri
- Çelikhane Tandiş Vinçleri
- Çelikhane Servis Vinçleri
- Çelikhane Döküm Vinçleri <=50MT Kapasiteli
- Çelikhane Şarj Vinçleri <=50MT Kapasiteli
- Çelikhane Hurda Vinçleri
- Liman Vinçleri
Başlıca avantajları aşağıda sıralanmıştır.
- Feston üzerinde kablo arabasını sökmeden ana teker değişimi yapılması
- Feston üzerinde kolay kılavuz teker değişimi yapılması
- Daha kolay ve hızlı bakım için tüm kılavuz tekerler tek gövde sistem üzerinde bulunması
- Bakım sürelerinin genel olarak kısalması
** Daha detaylı ve görselli bilgilendirme için lütfen katalogu inceleyiniz.
| TİP | CT10 - INP 80-100 için |
|---|---|
| Taşıma Kapasitesi | Maks. 150kg |
| Maks. Hız | 160m/dk |
| Malzeme | St37 Elektrostatik Galvaniz Kaplama |
| Çalışma Sıcaklığı | -30°C /+80° |
| Tekerler | Standart INP ve Standart IPE - Standart Yatay & Dikey kılavuz tekerli / Opsiyonel kılavuz tekersiz |
| Teker Kalitesi | AISI 1050 Elektrostatik Galvaniz Kaplama - Opsiyonel 35-38 HRC Sertleştirme |
| Type | Max. clamping width (B) | L mm | S mm | D mm | H mm | T mm | Weight kg | Order No |
|---|---|---|---|---|---|---|---|---|
| CT10-250-140-160 | 160 | 250 | 206 | 140 | 232 | 50 | 9 | 250101 |
| CT10-250-140-210 | 210 | 256 | 9,5 | 250102 | ||||
| CT10-250-140-260 | 260 | 306 | 10 | 250103 | ||||
| CT10-250-170-160 | 160 | 206 | 170 | 10 | 250104 | |||
| CT10-250-170-210 | 210 | 256 | 10,5 | 250105 | ||||
| CT10-250-170-260 | 260 | 306 | 11 | 250106 | ||||
| CT10-300-190-160 | 160 | 300 | 206 | 190 | 260 | 11 | 300101 | |
| CT10-300-190-210 | 210 | 256 | 11,5 | 300102 | ||||
| CT10-300-190-260 | 260 | 306 | 12 | 300103 | ||||
| CT10-300-220-160 | 160 | 206 | 220 | 12 | 300104 | |||
| CT10-300-220-210 | 210 | 256 | 12,5 | 300105 | ||||
| CT10-300-220-260 | 260 | 306 | 13 | 300106 | ||||
| CT10-350-240-160 | 160 | 350 | 206 | 240 | 320 | 13 | 350101 | |
| CT10-350-240-210 | 210 | 256 | 13,5 | 350102 | ||||
| CT10-350-240-260 | 260 | 306 | 14 | 350103 | ||||
| CT10-350-270-160 | 160 | 206 | 270 | 14 | 350104 | |||
| CT10-350-270-210 | 210 | 256 | 14,5 | 350105 | ||||
| CT10-350-270-260 | 260 | 306 | 15 | 350106 |
| Type | B mm | L mm | La mm | Lb mm | AxB mm | D mm | S mm | H mm | Weight kg | Order No |
|---|---|---|---|---|---|---|---|---|---|---|
| CT10-250-140-160 | 160 | 280 | 152 | 128 | 42*62 | 140 | 206 | 240 | 9 | 250201 |
| CT10-250-140-210 | 210 | 256 | 9,5 | 250202 | ||||||
| CT10-250-140-260 | 260 | 306 | 10 | 250203 | ||||||
| CT10-250-170-160 | 160 | 170 | 206 | 10 | 250204 | |||||
| CT10-250-170-210 | 210 | 256 | 10,5 | 250205 | ||||||
| CT10-250-170-260 | 260 | 306 | 11 | 250206 | ||||||
| CT10-300-190-160 | 160 | 330 | 177 | 153 | 190 | 206 | 240 + 20 | 11 | 300201 | |
| CT10-300-190-210 | 210 | 256 | 11,5 | 300202 | ||||||
| CT10-300-190-260 | 260 | 306 | 12 | 300203 | ||||||
| CT10-300-220-160 | 160 | 220 | 206 | 12 | 300204 | |||||
| CT10-300-220-210 | 210 | 256 | 12,5 | 300205 | ||||||
| CT10-300-220-260 | 260 | 306 | 13 | 300206 | ||||||
| CT10-350-240-160 | 160 | 380 | 202 | 178 | 240 | 206 | 240+20 | 13 | 350201 | |
| CT10-350-240-210 | 210 | 256 | 13,5 | 350202 | ||||||
| CT10-350-240-260 | 260 | 306 | 14 | 350203 | ||||||
| CT10-350-270-160 | 160 | 270 | 206 | 14 | 350204 | |||||
| CT10-350-270-210 | 210 | 256 | 14,5 | 350205 | ||||||
| CT10-350-270-260 | 260 | 306 | 15 | 350206 |
| Type | B mm | La mm | Lb mm | D mm | S mm | H mm | Weight kg | Order No |
|---|---|---|---|---|---|---|---|---|
| CT10-250-140-160 | 160 | 152 | 128 | 140 | 206 | 240 | 9 | 250301 |
| CT10-250-140-210 | 210 | 256 | 9,5 | 250302 | ||||
| CT10-250-140-260 | 260 | 306 | 10 | 250303 | ||||
| CT10-250-170-160 | 160 | 170 | 206 | 10 | 250304 | |||
| CT10-250-170-210 | 210 | 256 | 10,5 | 250305 | ||||
| CT10-250-170-260 | 260 | 306 | 11 | 250306 | ||||
| CT10-300-190-160 | 160 | 177 | 153 | 190 | 206 | 240+ 20 | 11 | 300301 |
| CT10-300-190-210 | 210 | 256 | 11,5 | 300302 | ||||
| CT10-300-190-260 | 260 | 306 | 12 | 300303 | ||||
| CT10-300-220-160 | 160 | 220 | 206 | 12 | 300304 | |||
| CT10-300-220-210 | 210 | 256 | 12,5 | 300305 | ||||
| CT10-300-220-260 | 260 | 306 | 13 | 300306 | ||||
| CT10-350-240-160 | 160 | 202 | 178 | 240 | 206 | 240+20 | 13 | 350301 |
| CT10-350-240-210 | 210 | 256 | 13,5 | 350302 | ||||
| CT10-350-240-260 | 260 | 306 | 14 | 350303 | ||||
| CT10-350-270-160 | 160 | 270 | 206 | 14 | 350304 | |||
| CT10-350-270-210 | 210 | 256 | 14,5 | 350305 | ||||
| CT10-350-270-260 | 260 | 306 | 15 | 350306 |
